• Elektrischer Aufzug fürs Uhrwerk. Das Uhrwerk läuft weiterhin mechanisch ab.
• Automatischer Zwischenaufzug als Hilfskraft für das Gehwerk während des Aufziehvorganges.
• Überwachung der mechanischen Uhrzeit durch einen Mikroprozessor und diverse Lichtschranken.
• Automatisches Anhalten und Anstoßen des Pendels, um die Uhrzeit der mechanischen Uhr zu korrigieren.
• Automatisches Anstoßen des Pendels nach Stromausfall, oder wenn das Pendel manuell angehalten wurde.
• Automatische Sommer-/Winterzeitumstellung.
• Empfang des Zeitsignales aus Braunschweig über DCF-77-Signal.
• Auf Wunsch GPS-Antenne anstelle DCF-77-Antenne, so dass die Uhr weltweit eingesetzt werden kann, also weit außerhalb Europas.
• Synchronisieren einer eingebauten Quarzuhr in der Mikroprozessorsteuerung.
• Synchronisierung der mechanischen Uhr auf die Quarzuhrzeit.
• Melden des Zustandes der mechanischen Uhr durch ein eingebautes GSM-Modul, um SMS oder E-Mails über den Zustand des Uhrwerkes und der mechanischen Uhrzeit an Ihr Handy zu senden.
• Eingebauter nutzbarer Frequenzzähler, um die Wiederholdauer des Pendels exakt zu messen und so das Pendel innerhalb etwa 30 min einzustellen. Ein Beobachten über Tage entfällt.
• Kein Betriebssystem auf der Prozessorplatine. Dadurch gibt es:


• Keine Abstürze durch dynamische Speicherallokierung und ggf. fehlende Speicherfreigabe.
• Keine Abstürze durch Libraries mit teils unbekannten Eigenschaften, die den Code undurchsichtig und anfällig für Abstürze machen.
• Keine Abstürze von Netzwerk- und USB-Schnittstellen.

• Eigen entwickelter und geprüfter Code auf Basis von Programmiersprache C.
• Jede Zeile ist durchschaubar und berechenbar.
• Vermeidung von objektorientiertem Code mit einer Vielzahl an eingebundenen Libraries, die den Code fehleranfällig machen würden.

Aufziehen der Uhr

Wenn sich die Uhr selbständig aufzieht, sorgt der Aufzug zuerst über eine Hilfskraft für die notwendige Energie während des Aufzugsvorgangs.
Dazu wird zu Beginn der vordere Hebel nach oben geschoben, wieder heruntergelassen, dann zieht die Uhr auf, lässt das Gewicht wieder los.

Betrachten Sie das Video hierzu

Anstoßen des Pendels

• Der Mikroprozessor der Uhr erkennt selbst, dass das Pendel steht..
• Durch einen Servoarm wird das Pendel mit der genau richtig dosierten Kraft angestoßen..

Betrachten Sie das Video hierzu

Anhalten des Pendels

• Der Mikroprozessor der Uhr entscheidet beim Stellen der Uhr wann das Pendel angehalten wird, um es später wieder zu starten, beispielsweise bei Sommer/Winterzeit-Umschaltung.
• Durch einen Servoarm wird das Pendel zum genau phasenrichtigen Zeitpunkt mit der genau richtig dosierten Kraft und Auslenkung angehalten.

Betrachten Sie das Video hierzu

Messen und Anzeigen der Pendelgenauigkeit

• Der Mikroprozessor der Uhr ist in der Lage die Wiederholdauer des Pendels mit Quarzgenauigkeit zu vermessen. Dazu zählt er mittels Lichtschranke 300 volle Pendelschläge aus und zeigt anschließend die Abweichung der mechanischen Uhr in Sekunden je 24 Stunden an. Mit dem Vorzeichen können zu schnell und zu langsam gehende Pendel unterschieden werden.
• Dadurch ist es möglich eine sehr genaue Pendeleinstellung innerhalb einer Stunde zu erreichen. Ein Beobachten über Tage entfällt hiermit.
• Hier im Videop zeigt der Prozessor nacheinander die Ziffern „1“, „9“ und „2“, das Pendel ist also 192 Sekunden je Tag zu schnell. Bei einem negativen Vorzeichen wäre die Uhr zu langsam.

Betrachten Sie das Video hierzu

Überwachungssteuerung

• Kernstück ist ein eingebauter Mikroprozessor.
• 7-Segment-Anzeige, um die mechanische und die digitale Uhrzeit anzuzeigen.
• Betrieb über 24 V Netzgerät.

Folgende Funktionen werden über den Mikroprozessor gesteuert:

• Überwachung der mechanischen Uhrzeit durch einen Mikroprozessor und diverse Lichtschranken.
• Automatisches Anhalten und Anstoßen des Pendels, um die Uhrzeit der mechanischen Uhr zu korrigieren.
• Automatisches Anstoßen des Pendels nach Stromausfall.
• Automatische Sommer-/Winterzeitumstellung.
• Empfang des Zeitsignales aus Braunschweig über DCF-77-Signal.
• Synchronisierung der mechanischen Uhr auf die Quarzuhrzeit.
• Melden des Zustandes der mechanischen Uhr durch ein eingebautes GSM-Modul, um SMS oder E-Mails über den Zustand des Uhrwerkes und der mechanischen Uhrzeit an Ihr Handy zu senden.
• Eingebauter nutzbarer Frequenzzähler, um die Wiederholdauer des Pendels exakt zu messen und so das Pendel innerhalb etwa 30 min einzustellen. Ein Beobachten über Tage entfällt.

Antriebssteuerung

Die Antriebssteuerung steuert die Aufzugsmotoren für das Gehwerk sowie den Motor zur Erzeugung der Hilfskraft, die der Uhr während des Auszugsvorganges Energie zum Weiterlaufen gibt.

• Eingebauter Notaus-Knopf.
• Hauptschalter.
• Von vorne zugängliche Feinsicherungen.
• LEDs, um den Zustand des Aufzugsvorganges anzuzeigen.
• Betrieb über 24 V Netzgerät.

Aufzugsmechanik

• Stabile Mechanik.
• Aufzugsmotor mit qualitativ hochwertigen Nidec-Motoren, die auch in Türen von Personenaufzügen eingesetzt werden.

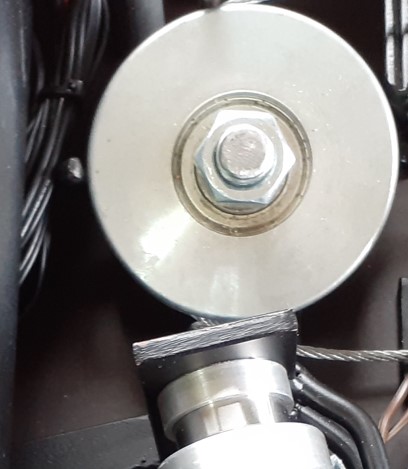

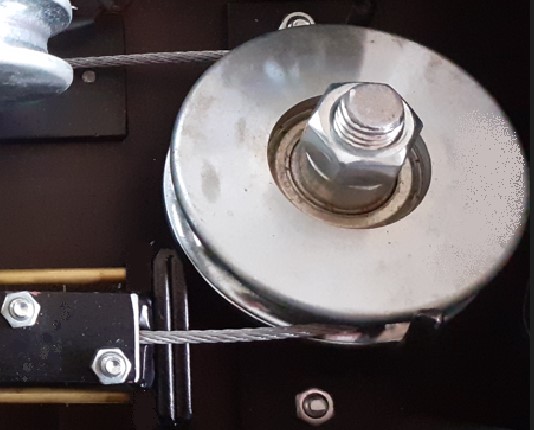

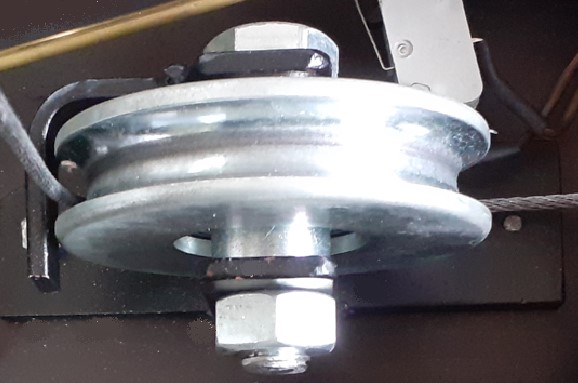

• Kugelgelagerte Wellen und Seilrollen.
• Keine gestanzten Bleche, keine Kunststoffmechanik, sondern massive verschweißte Stahlteile.

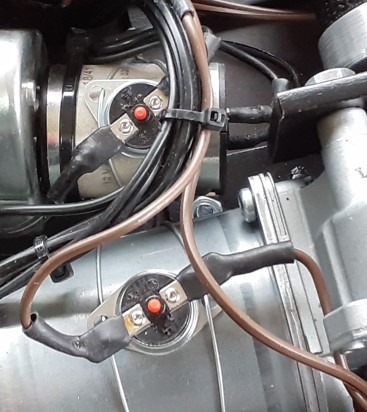

• Temperaturüberwachung und dauerhafte Abschaltung bei Übertemperatur an allen aktiven Elektronikbaugruppen.
• Geräuscharm.
• Steuerung und Antrieb über 24 V mittels eingebautem Netzteil.
